createElm

• 功能：

  • createElm(vnode, insertedVnodeQueue)，返回创建的 DOM 元素
  • 创建 vnode 对应的 DOM 元素

• 执行过程：

  • 首先触发用户设置的 init 钩子函数
  • 如果选择器是!，创建评论节点
  • 如果选择器为空，创建文本节点
  • 如果选择器不为空
    • 解析选择器，设置标签的 id 和 class 属性
    • 执行模块的 create 钩子函数
    • 如果 vnode 有 children，创建子 vnode 对应的 DOM，追加到 DOM 树
    • 如果 vnode 的 text 值是 string/number，创建文本节点并追击到 DOM 树
    • 执行用户设置的 create 钩子函数
    • 如果有用户设置的 insert 钩子函数，把 vnode 添加到队列中

• 源码位置：src/package/init.ts

    function createElm (vnode: VNode, insertedVnodeQueue: VNodeQueue): Node {
      let i: any
      let data = vnode.data

      if (data !== undefined) {
        // 执行用户设置的 init 钩子函数
        const init = data.hook?.init
        if (isDef(init)) {
          init(vnode)
          data = vnode.data
        }
      }
      const children = vnode.children
      const sel = vnode.sel
      if (sel === '!') {
        // 如果选择器是!，创建注释节点
        if (isUndef(vnode.text)) {
          vnode.text = ''
        }
        vnode.elm = api.createComment(vnode.text!)
      } else if (sel !== undefined) {
        // 如果选择器不为空
        // 解析选择器
        // Parse selector
        const hashIdx = sel.indexOf('#')
        const dotIdx = sel.indexOf('.', hashIdx)
        const hash = hashIdx > 0 ? hashIdx : sel.length
        const dot = dotIdx > 0 ? dotIdx : sel.length
        const tag = hashIdx !== -1 || dotIdx !== -1 ? sel.slice(0, Math.min(hash, dot)) : sel
        const elm = vnode.elm = isDef(data) && isDef(i = data.ns)
          ? api.createElementNS(i, tag)
          : api.createElement(tag)
        if (hash < dot) elm.setAttribute('id', sel.slice(hash + 1, dot))
        if (dotIdx > 0) elm.setAttribute('class', sel.slice(dot + 1).replace(/\./g, ' '))
        // 执行模块的 create 钩子函数
        for (i = 0; i < cbs.create.length; ++i) cbs.create[i](emptyNode, vnode)
        // 如果 vnode 中有子节点，创建子 vnode 对应的 DOM 元素并追加到 DOM 树上
        if (is.array(children)) {
          for (i = 0; i < children.length; ++i) {
            const ch = children[i]
            if (ch != null) {
              api.appendChild(elm, createElm(ch as VNode, insertedVnodeQueue))
            }
          }
        } else if (is.primitive(vnode.text)) {
          // 如果 vnode 的 text 值是 string/number，创建文本节点并追加到 DOM 树
          api.appendChild(elm, api.createTextNode(vnode.text))
        }
        const hook = vnode.data!.hook
        if (isDef(hook)) {
          // 执行用户传入的钩子 create
          hook.create?.(emptyNode, vnode)
          if (hook.insert) {
            // 把 vnode 添加到队列中，为后续执行 insert 钩子做准备
            insertedVnodeQueue.push(vnode)
          }
        }
      } else {
        // 如果选择器为空，创建文本节点
        vnode.elm = api.createTextNode(vnode.text!)
      }
      // 返回新创建的 DOM
      return vnode.elm
    }

patchVnode

• 功能：

  • patchVnode(oldVnode, vnode, insertedVnodeQueue)
  • 对比 oldVnode 和 vnode 的差异，把差异渲染到 DOM

• 执行过程：

  • 首先执行用户设置的 prepatch 钩子函数
  • 执行 create 钩子函数
    • 首先执行模块的 create 钩子函数
    • 然后执行用户设置的 create 钩子函数
  • 如果 vnode.text 未定义
    • 如果 oldVnode.children 和 vnode.children 都有值
      • 调用 updateChildren()
      • 使用 diff 算法对比子节点，更新子节点
    • 如果 vnode.children 有值，oldVnode.children 无值
      • 清空 DOM 元素
      • 调用 addVnodes()，批量添加子节点
    • 如果 oldVnode.children 有值，vnode.children 无值
      • 调用 removeVnodes()，批量移除子节点
    • 如果 oldVnode.text 有值
      • 清空 DOM 元素的内容
  • 如果设置了 vnode.text 并且和和 oldVnode.text 不等
    • 如果老节点有子节点，全部移除
    • 设置 DOM 元素的 textContent 为 vnode.text
  • 最后执行用户设置的 postpatch 钩子函数

• 源码位置：src/package/init.ts

  function patchVnode (oldVnode: VNode, vnode: VNode, insertedVnodeQueue: VNodeQueue) {
      const hook = vnode.data?.hook
      // 首先执行用户设置的 prepatch 钩子函数
      hook?.prepatch?.(oldVnode, vnode)
      const elm = vnode.elm = oldVnode.elm!
      const oldCh = oldVnode.children as VNode[]
      const ch = vnode.children as VNode[]
        // 如果新老 vnode 相同返回
      if (oldVnode === vnode) return
      if (vnode.data !== undefined) {
        // 执行模块的 update 钩子函数
        for (let i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
        // 执行用户设置的 update 钩子函数
        vnode.data.hook?.update?.(oldVnode, vnode)
      }
        // 如果 vnode.text 未定义
      if (isUndef(vnode.text)) {
        // 如果新老节点都有 children
        if (isDef(oldCh) && isDef(ch)) {
          // 调用 updateChildren 对比子节点，更新子节点
          if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue)
        } else if (isDef(ch)) {
          // 如果新节点有 children，老节点没有 children
            // 如果老节点有text，清空dom 元素的内容
          if (isDef(oldVnode.text)) api.setTextContent(elm, '')
          // 批量添加子节点
          addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
        } else if (isDef(oldCh)) {
          // 如果老节点有children，新节点没有children
            // 批量移除子节点
          removeVnodes(elm, oldCh, 0, oldCh.length - 1)
        } else if (isDef(oldVnode.text)) {
          // 如果老节点有 text，清空 DOM 元素
          api.setTextContent(elm, '')
        }
      } else if (oldVnode.text !== vnode.text) {
        // 如果没有设置 vnode.text
        if (isDef(oldCh)) {
          // 如果老节点有 children，移除
          removeVnodes(elm, oldCh, 0, oldCh.length - 1)
        }
        // 设置 DOM 元素的 textContent 为 vnode.text
        api.setTextContent(elm, vnode.text!)
      }
      // 最后执行用户设置的 postpatch 钩子函数
      hook?.postpatch?.(oldVnode, vnode)
    }

updateChildren

• 功能：

  • diff 算法的核心，对比新旧节点的 children，更新 DOM

• 执行过程：

  • 要对比两棵树的差异，我们可以取第一棵树的每一个节点依次和第二课树的每一个节点比较，但是这样的时间复杂度为 O(n^3)
  • 在DOM 操作的时候我们很少很少会把一个父节点移动/更新到某一个子节点
  • 因此只需要找同级别的子节点依次比较，然后再找下一级别的节点比较，这样算法的时间复杂度为 O(n)

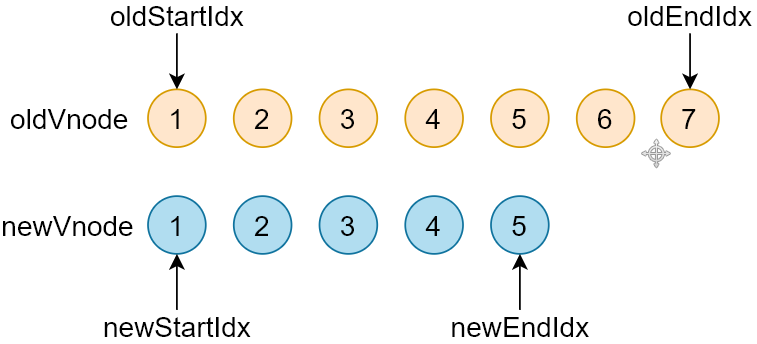

  • 在进行同级别节点比较的时候，首先会对新老节点数组的开始和结尾节点设置标记索引，遍历的过程中移动索引
  • 在对开始和结束节点比较的时候，总共有四种情况
    • oldStartVnode / newStartVnode (旧开始节点 / 新开始节点)
    • oldEndVnode / newEndVnode (旧结束节点 / 新结束节点)
    • oldStartVnode / oldEndVnode (旧开始节点 / 新结束节点)
    • oldEndVnode / newStartVnode (旧结束节点 / 新开始节点)



  • 开始节点和结束节点比较，这两种情况类似
    • oldStartVnode / newStartVnode (旧开始节点 / 新开始节点)
    • oldEndVnode / newEndVnode (旧结束节点 / 新结束节点)

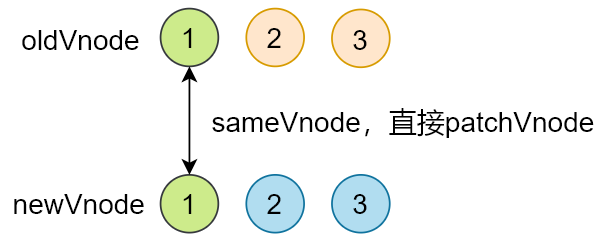

  • 如果 oldStartVnode 和 newStartVnode 是 sameVnode (key 和 sel 相同)
    • 调用 patchVnode() 对比和更新节点
    • 把旧开始和新开始索引往后移动 oldStartIdx++ / oldEndIdx++

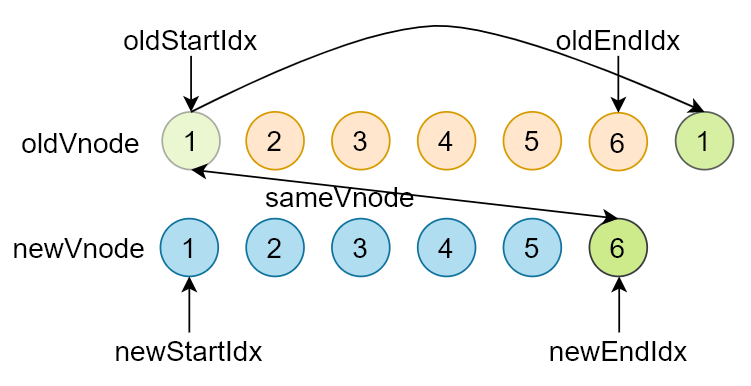

  • oldStartVnode / newEndVnode (旧开始节点 / 新结束节点) 相同

    - 调用 patchVnode() 对比和更新节点

    • 把 oldStartVnode 对应的 DOM 元素，移动到右边

      - 更新索引

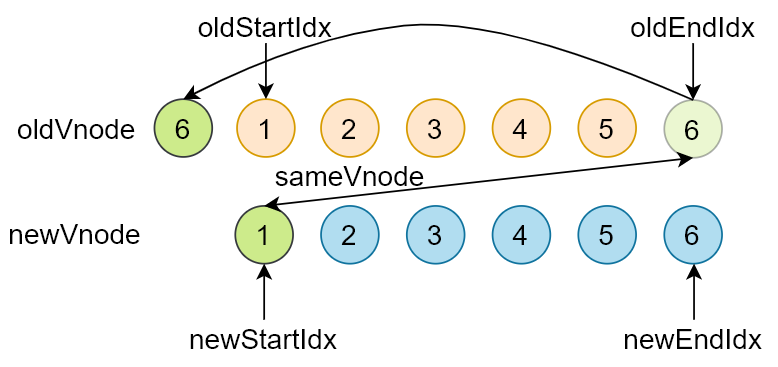

  • oldEndVnode / newStartVnode (旧结束节点 / 新开始节点) 相同
    • 调用 patchVnode() 对比和更新节点
      • 把 oldEndVnode 对应的 DOM 元素，移动到左边
      • 更新索引

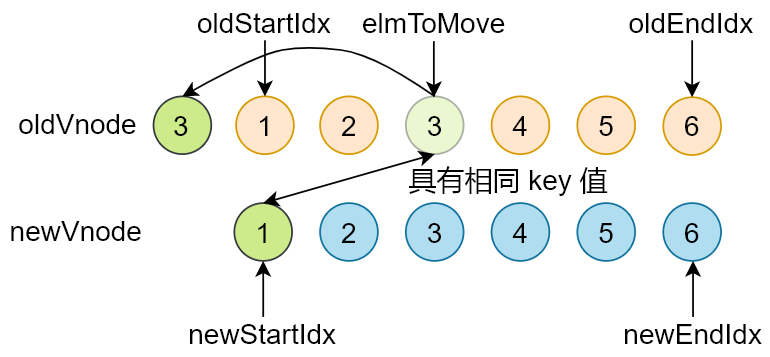

  • 如果不是以上四种情况
    • 遍历新节点，使用 newStartNode 的 key 在老节点数组中找相同节点
    • 如果没有找到，说明 newStartNode 是新节点
      • 创建新节点对应的 DOM 元素，插入到 DOM 树中
    • 如果找到了
      • 判断新节点和找到的老节点的 sel 选择器是否相同
      • 如果不相同，说明节点被修改了
        • 重新创建对应的 DOM 元素，插入到 DOM 树中
      • 如果相同，把 elmToMove 对应的 DOM 元素，移动到左边



  • 循环结束
    • 当老节点的所有子节点先遍历完 (oldStartIdx > oldEndIdx)，循环结束
    • 新节点的所有子节点先遍历完 (newStartIdx > newEndIdx)，循环结束

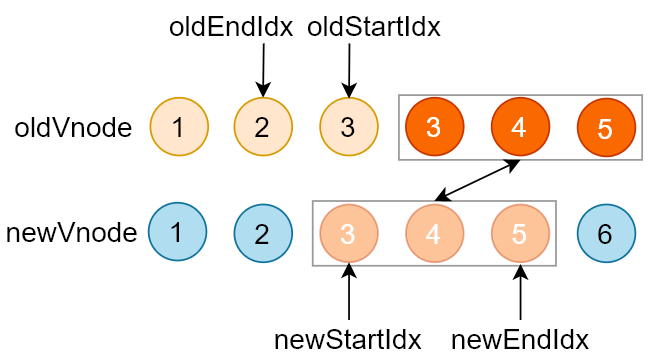

  • 如果老节点的数组先遍历完(oldStartIdx > oldEndIdx)，说明新节点有剩余，把剩余节点批量插入到右边



  ​

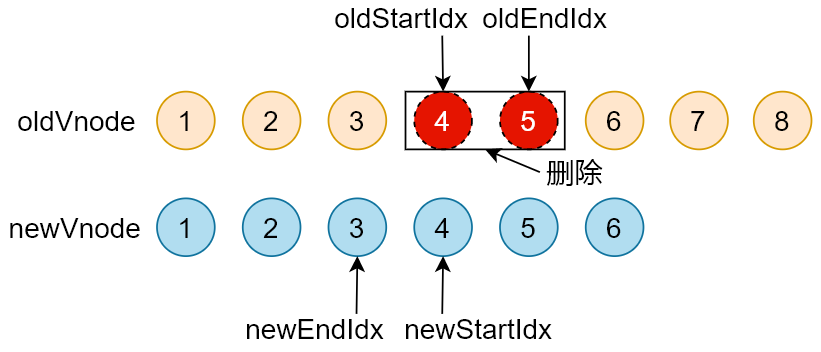

  • 如果新节点的数组先遍历完(newStartIdx > newEndIdx)，说明老节点有剩余，把剩余节点批量删除



• 源码位置：src/package/init.ts

  function updateChildren (parentElm: Node,
    oldCh: VNode[],
    newCh: VNode[],
    insertedVnodeQueue: VNodeQueue) {
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]
    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]
    let oldKeyToIdx: KeyToIndexMap | undefined
    let idxInOld: number
    let elmToMove: VNode
    let before: any

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      // 索引变化后，可能会把节点设置为空
      if (oldStartVnode == null) {
        // 节点为空移动索引
        oldStartVnode = oldCh[++oldStartIdx] // Vnode might have been moved left
      } else if (oldEndVnode == null) {
        oldEndVnode = oldCh[--oldEndIdx]
      } else if (newStartVnode == null) {
        newStartVnode = newCh[++newStartIdx]
      } else if (newEndVnode == null) {
        newEndVnode = newCh[--newEndIdx]
      // 比较开始和结束节点的四种情况
      } else if (sameVnode(oldStartVnode, newStartVnode)) {
        // 1. 比较老开始节点和新的开始节点
        patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue)
        oldStartVnode = oldCh[++oldStartIdx]
        newStartVnode = newCh[++newStartIdx]
      } else if (sameVnode(oldEndVnode, newEndVnode)) {
        // 2. 比较老结束节点和新的结束节点
        patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
        oldEndVnode = oldCh[--oldEndIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
        // 3. 比较老开始节点和新的结束节点
        patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
        api.insertBefore(parentElm, oldStartVnode.elm!, api.nextSibling(oldEndVnode.elm!))
        oldStartVnode = oldCh[++oldStartIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
        // 4. 比较老结束节点和新的开始节点
        patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
        api.insertBefore(parentElm, oldEndVnode.elm!, oldStartVnode.elm!)
        oldEndVnode = oldCh[--oldEndIdx]
        newStartVnode = newCh[++newStartIdx]
      } else {
        // 开始节点和结束节点都不相同
        // 使用 newStartNode 的 key 再老节点数组中找相同节点
        // 先设置记录 key 和 index 的对象
        if (oldKeyToIdx === undefined) {
          oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        }
        // 遍历 newStartVnode, 从老的节点中找相同 key 的 oldVnode 的索引
        idxInOld = oldKeyToIdx[newStartVnode.key as string]
        // 如果是新的vnode
        if (isUndef(idxInOld)) { // New element
          // 如果没找到，newStartNode 是新节点
          // 创建元素插入 DOM 树
          api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)
        } else {
          // 如果找到相同 key 相同的老节点，记录到 elmToMove 遍历
          elmToMove = oldCh[idxInOld]
          if (elmToMove.sel !== newStartVnode.sel) {
            // 如果新旧节点的选择器不同
            // 创建新开始节点对应的 DOM 元素，插入到 DOM 树中
            api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)
          } else {
            // 如果相同，patchVnode()
            // 把 elmToMove 对应的 DOM 元素，移动到左边
            patchVnode(elmToMove, newStartVnode, insertedVnodeQueue)
            oldCh[idxInOld] = undefined as any
            api.insertBefore(parentElm, elmToMove.elm!, oldStartVnode.elm!)
          }
        }
        // 重新给 newStartVnode 赋值，指向下一个新节点
        newStartVnode = newCh[++newStartIdx]
      }
    }
    // 循环结束，老节点数组先遍历完成或者新节点数组先遍历完成
    if (oldStartIdx <= oldEndIdx || newStartIdx <= newEndIdx) {
      if (oldStartIdx > oldEndIdx) {
        // 如果老节点数组先遍历完成，说明有新的节点剩余
        // 把剩余的新节点都插入到右边
        before = newCh[newEndIdx + 1] == null ? null : newCh[newEndIdx + 1].elm
        addVnodes(parentElm, before, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
      } else {
        // 如果新节点数组先遍历完成，说明老节点有剩余
        // 批量删除老节点
        removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
      }
    }
  }

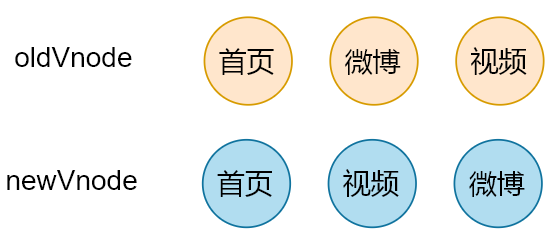

调试 updateChildren

<ul>
  <li>首页</li>
  <li>微博</li>
  <li>视频</li>
</ul>

<ul>
  <li>首页</li>
  <li>视频</li>
  <li>微博</li>
</ul>

Snabbdom 源码解析与如何调试介绍到此
