Snabbdom 源码解析与如何调试（一）

life.cao

2023-08-23 23:20:15

阅读 6

如何学习源码

先宏观了解
带着目标看源码
看源码的过程要不求甚解
调试
参考资料

Snabbdom 的核心

使用 h() 函数创建 JavaScript 对象(VNode)描述真实 DOM
init() 设置模块，创建 patch()
patch() 比较新旧两个 VNode
把变化的内容更新到真实 DOM 树上

Snabbdom 源码

源码地址：
- https://github.com/snabbdom/snabbdom

src 目录结构

├── package
│   ├── helpers
│   │   └── attachto.ts        定义了 vnode.ts 中 AttachData 的数据结构
│   ├── modules
│   │   ├── attributes.ts
│   │   ├── class.ts
│   │   ├── dataset.ts
│   │   ├── eventlisteners.ts
│   │   ├── hero.ts                example 中使用到的自定义钩子
│   │   ├── module.ts            定义了模块中用到的钩子函数
│   │   ├── props.ts
│   │   └── style.ts
│   ├── h.ts                            h() 函数，用来创建 VNode
│   ├── hooks.ts                    所有钩子函数的定义
│   ├── htmldomapi.ts            对 DOM API 的包装
│   ├── init.ts                        加载 modules、DOMAPI，返回 patch 函数
│   ├── is.ts                            判断数组和原始值的函数
│   ├── jsx-global.ts            jsx 的类型声明文件
│   ├── jsx.ts                        处理 jsx
│   ├── thunk.ts                    优化处理，对复杂视图不可变值得优化
│   ├── tovnode.ts                DOM 转换成 VNode
│   ├── ts-transform-js-extension.cjs
│   ├── tsconfig.json            ts 的编译配置文件
│   └── vnode.ts                    虚拟节点定义

h 函数

h() 函数介绍
- 在使用 Vue 的时候见过 h() 函数
```
new Vue({
  router,
  store,
  render: h => h(App)
}).$mount('#app')
```
- h() 函数最早见于 hyperscript，使用 JavaScript 创建超文本
- Snabbdom 中的 h() 函数不是用来创建超文本，而是创建 VNode

函数重载

概念
- 参数个数或类型不同的函数
- JavaScript 中没有重载的概念
- TypeScript 中有重载，不过重载的实现还是通过代码调整参数

重载的示意

function add (a: number, b: number) {
  console.log(a + b)
}
function add (a: number, b: number, c: number) {
  console.log(a + b + c)
}
add(1, 2)
add(1, 2, 3)

function add (a: number, b: number) {
  console.log(a + b)
}
function add (a: number, b: string) {
  console.log(a + b)
}
add(1, 2)
add(1, '2')

源码位置：src/package/h.ts

// h 函数的重载
export function h (sel: string): VNode
export function h (sel: string, data: VNodeData | null): VNode
export function h (sel: string, children: VNodeChildren): VNode
export function h (sel: string, data: VNodeData | null, children: VNodeChildren): VNode
export function h (sel: any, b?: any, c?: any): VNode {
  var data: VNodeData = {}
  var children: any
  var text: any
  var i: number
  // 处理参数，实现重载的机制
  if (c !== undefined) {
    // 处理三个参数的情况
    // sel、data、children/text
    if (b !== null) {
      data = b
    }
    if (is.array(c)) {
      children = c
    } else if (is.primitive(c)) {
      text = c
    } else if (c && c.sel) {
      children = [c]
    }
  } else if (b !== undefined && b !== null) {
    if (is.array(b)) {
      children = b
    } else if (is.primitive(b)) {
      // 如果 c 是字符串或者数字
      text = b
    } else if (b && b.sel) {
      // 如果 b 是 VNode
      children = [b]
    } else { data = b }
  }
  if (children !== undefined) {
    // 处理 children 中的原始值(string/number)
    for (i = 0; i < children.length; ++i) {
      // 如果 child 是 string/number，创建文本节点
      if (is.primitive(children[i])) children[i] = vnode(undefined, undefined, undefined, children[i], undefined)
    }
  }
  if (
    sel[0] === 's' && sel[1] === 'v' && sel[2] === 'g' &&
    (sel.length === 3 || sel[3] === '.' || sel[3] === '#')
  ) {
    // 如果是 svg，添加命名空间
    addNS(data, children, sel)
  }
  // 返回 VNode
  return vnode(sel, data, children, text, undefined)
};

VNode

一个 VNode 就是一个虚拟节点用来描述一个 DOM 元素，如果这个 VNode 有 children 就是 Virtual DOM
源码位置：src/package/vnode.ts

export interface VNode {
  // 选择器
  sel: string | undefined;
  // 节点数据：属性/样式/事件等
  data: VNodeData | undefined;
  // 子节点，和 text 只能互斥
  children: Array<VNode | string> | undefined;
  // 记录 vnode 对应的真实 DOM
  elm: Node | undefined;
  // 节点中的内容，和 children 只能互斥
  text: string | undefined;
  // 优化用
  key: Key | undefined;
}

export function vnode (sel: string | undefined,
                      data: any | undefined,
                      children: Array<VNode | string> | undefined,
                      text: string | undefined,
                      elm: Element | Text | undefined): VNode {
  const key = data === undefined ? undefined : data.key
  return { sel, data, children, text, elm, key }
}

snabbdom

patch(oldVnode, newVnode)
打补丁，把新节点中变化的内容渲染到真实 DOM，最后返回新节点作为下一次处理的旧节点
对比新旧 VNode 是否相同节点(节点的 key 和 sel 相同)
如果不是相同节点，删除之前的内容，重新渲染
如果是相同节点，再判断新的 VNode 是否有 text，如果有并且和 oldVnode 的 text 不同，直接更新文本内容
如果新的 VNode 有 children，判断子节点是否有变化，判断子节点的过程使用的就是 diff 算法

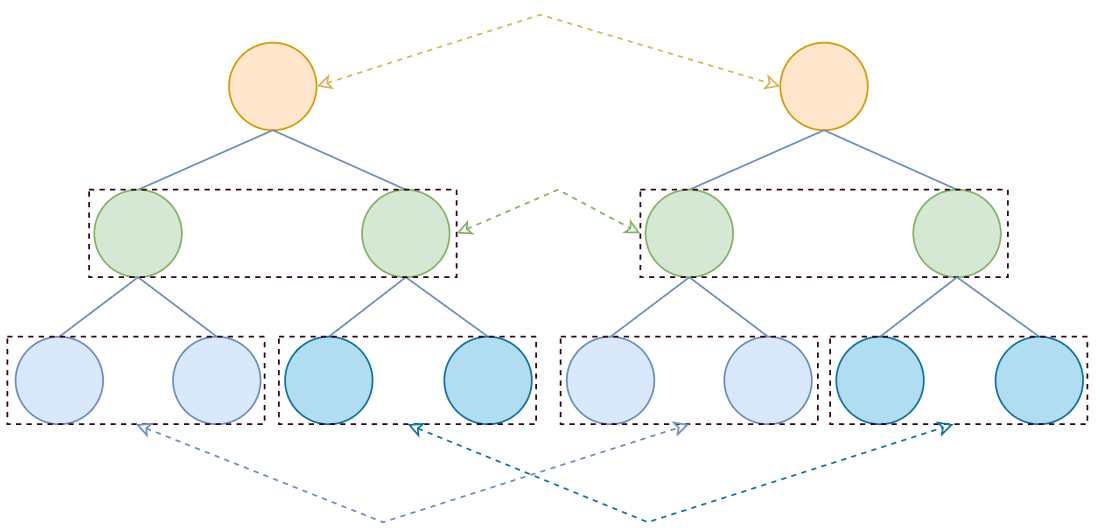

diff 过程只进行同层级比较

init

功能：init(modules, domApi)，返回 patch() 函数（高阶函数）
为什么要使用高阶函数？
- 因为 patch() 函数再外部会调用多次，每次调用依赖一些参数，比如：modules/domApi/cbs
- 通过高阶函数让 init() 内部形成闭包，返回的 patch() 可以访问到 modules/domApi/cbs，而不需要重新创建
init() 在返回 patch() 之前，首先收集了所有模块中的钩子函数存储到 cbs 对象中

源码位置：src/package/init.ts

const hooks: Array<keyof Module> = ['create', 'update', 'remove', 'destroy', 'pre', 'post']
export function init (modules: Array<Partial<Module>>, domApi?: DOMAPI) {
  let i: number
  let j: number
  const cbs: ModuleHooks = {
    create: [],
    update: [],
    remove: [],
    destroy: [],
    pre: [],
    post: []
  }
  // 初始化 api
  const api: DOMAPI = domApi !== undefined ? domApi : htmlDomApi
  // 把传入的所有模块的钩子方法，统一存储到 cbs 对象中
  // 最终构建的 cbs 对象的形式 cbs = [ create: [fn1, fn2], update: [], ... ]
    for (i = 0; i < hooks.length; ++i) {
    // cbs['create'] = []
    cbs[hooks[i]] = []
    for (j = 0; j < modules.length; ++j) {
      // const hook = modules[0]['create']
      const hook = modules[j][hooks[i]]
      if (hook !== undefined) {
        (cbs[hooks[i]] as any[]).push(hook)
      }
    }
  }
  ……
  return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
    ……
  }
}

patch

功能：
- 传入新旧 VNode，对比差异，把差异渲染到 DOM
- 返回新的 VNode，作为下一次 patch() 的 oldVnode
执行过程：
- 首先执行模块中的钩子函数 pre
- 如果 oldVnode 和 vnode 相同（key 和 sel 相同）
  - 调用 patchVnode()，找节点的差异并更新 DOM
- 如果 oldVnode 是 DOM 元素
  - 把 DOM 元素转换成 oldVnode
  - 调用 createElm() 把 vnode 转换为真实 DOM，记录到 vnode.elm
  - 把刚创建的 DOM 元素插入到 parent 中
  - 移除老节点
  - 触发用户设置的 create 钩子函数

源码位置：src/package/init.ts

return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
  let i: number, elm: Node, parent: Node
  // 保存新插入节点的队列，为了触发钩子函数
  const insertedVnodeQueue: VNodeQueue = []
  // 执行模块的 pre 钩子函数
  for (i = 0; i < cbs.pre.length; ++i) cbs.pre[i]()
    // 如果 oldVnode 不是 VNode，创建 VNode 并设置 elm
  if (!isVnode(oldVnode)) {
    // 把 DOM 元素转换成空的 VNode
    oldVnode = emptyNodeAt(oldVnode)
  }
    // 如果新旧节点是相同节点(key 和 sel 相同)
  if (sameVnode(oldVnode, vnode)) {
    // 找节点的差异并更新 DOM
    patchVnode(oldVnode, vnode, insertedVnodeQueue)
  } else {
    // 如果新旧节点不同，vnode 创建对应的 DOM
    // 获取当前的 DOM 元素
    elm = oldVnode.elm!
    parent = api.parentNode(elm) as Node
        // 触发 init/create 钩子函数,创建 DOM
    createElm(vnode, insertedVnodeQueue)

    if (parent !== null) {
      // 如果父节点不为空，把 vnode 对应的 DOM 插入到文档中
      api.insertBefore(parent, vnode.elm!, api.nextSibling(elm))
      // 移除老节点
      removeVnodes(parent, [oldVnode], 0, 0)
    }
  }
    // 执行用户设置的 insert 钩子函数
  for (i = 0; i < insertedVnodeQueue.length; ++i) {
    insertedVnodeQueue[i].data!.hook!.insert!(insertedVnodeQueue[i])
  }
  // 执行模块的 post 钩子函数
  for (i = 0; i < cbs.post.length; ++i) cbs.post[i]()
  return vnode
}
